1 Disgrifiad Cynnyrch
Platiau Dur Clad Dur Di-staen SS316yn rhan bwysig o'r maes deunydd newydd, gyda gallu dylunio cryf, cryfder penodol uchel a modwlws.
Mae'n anodd disodli cyfres o briodweddau uwchraddol, megis ymwrthedd torasgwrn blinder da, ymwrthedd cyrydiad cryf, ac integreiddio strwythur a swyddogaeth, â deunyddiau eraill fel deunyddiau swyddogaethol a strwythurol, deunyddiau sylfaenol anhepgor ar gyfer datblygu diwydiant modern, amddiffyniad cenedlaethol, gwyddoniaeth a thechnoleg, a sail ddeunydd bwysig ar gyfer datblygu chwyldro technolegol newydd. Mae cyfansoddion metel wedi dod yn un o'r mannau poeth ymchwil mewn gwyddor deunyddiau.
2 Beth yw dull ailgyfuno ffrwydrol
Dangosir y diagram sgematig o ailgyfuniad ffrwydrol yn Ffigur 1-2. Gyda chymorth tanio cyflym ac effaith ffrwydron, gall y dull hwn gynhyrchu pwysedd uchel ar unwaith a chyfradd straen uchel ger y pwynt effaith rhwng y plât clad a'r swbstrad mewn microseconds, fel bod y ffilm ocsid yn y rhyngwyneb cyfansawdd yn cael ei niweidio a yn agored i'r wyneb metel ffres. Yn ogystal, mae parth pontio tenau yn cael ei ffurfio ar yr wyneb metel ffres agored, ac mae anffurfiad plastig, toddi Trylediad a nodweddion tonffurf, er mwyn gwireddu'r cysylltiad cryf a chadarn rhwng y plât clad a'r swbstrad. Trwy drosi egni cemegol ffrwydron yn ynni mecanyddol, mae'r dull ailgyfuno ffrwydrol yn gwireddu'r weldio deunydd metel sy'n integreiddio weldio pwysau, weldio ymasiad a weldio trylediad.
Mae dull cyfansawdd ffrwydrol yn dechnoleg gynhyrchu gymharol aeddfed, sy'n syml o ran proses ac offer, yn isel mewn cost ac yn gyfoethog mewn ynni; Mae ganddo ystod eang o gymwysiadau, a gall wireddu'r cyfuniad metelegol o aloion a metelau sydd â phriodweddau ffisegol gwych; Mae'n hyblyg a gall wireddu'r cyfuniad o rannau siâp arbennig; Mae'r cryfder bondio yn uchel, ac ni fydd cymhareb cyfansoddiad a thrwch deunyddiau cydrannol yn newid. Mae gan ailgyfuniad ffrwydrad hefyd anfanteision: sŵn a llygredd amgylcheddol a achosir gan y broses gynhyrchu; Mae'n beryglus; Mae'r gymhareb gyfansawdd yn isel ac mae ansawdd y rhyngwyneb cyfansawdd yn wael; Mae'r trwch yn gyfyngedig, felly nid yw'n addas ar gyfer cynhyrchu platiau trwchus a denau, ac mae'r effeithlonrwydd cynhyrchu yn isel. O dan gynllunio strategol effeithlonrwydd uchel, diogelu'r amgylchedd a chadwraeth ynni, mae dull cyfansawdd ffrwydrol yn sicr o beidio â bod yn dechnoleg cynhyrchu prif ffrwd.
3Detholiad o ddeunyddiau a dulliau weldio
Mae manyleb deunydd sylfaen Plât Dur Clad Dur Di-staen SS316 yn 55mm o drwch, mae'r deunydd yn Q235B, mae'r haen gyfansawdd yn 5mm o drwch, a'r deunydd yw plât dur di-staen austenitig TP316L. Gweler Tabl 1 am ei gyfansoddiad cemegol. Mae microstrwythur deunydd sylfaen Q235B yn ferrite a pearlite, a dangosir ei strwythur metallograffig yn Ffig. 1a; Mae microstrwythur haen gyfansawdd TP316L yn austenit nodweddiadol, a dangosir ei strwythur metallograffig yn Ffig. 1b.
O ystyried trwch trwchus y plât cyfansawdd dur di-staen yn y prosiect hwn a'r llwyth gwaith weldio cymharol fawr, defnyddir weldio cysgodi nwy CO2 ar ochr yr haen sylfaen i 2 ~ 3cm i ffwrdd o'r ochr ddur di-staen, ac yna arc gwifren â chraidd fflwcs. weldio yn cael ei ddefnyddio. Mae manteision weldio cysgodi nwy CO2 ar gyfer cwrs sylfaen yn amrywiol, yn bennaf gan gynnwys effeithlonrwydd cynhyrchu uchel, ansawdd weldio rhagorol, ffurfio wyneb hardd, amodau gwaith da, arbed deunyddiau weldio a rheolaeth well ar ddadffurfiad weldio. Mae'r haen drawsnewid a'r haen gyfansawdd yn cael eu weldio gan weldio arc gwifren craidd fflwcs dur di-staen i sicrhau trosglwyddiad llyfn o gyfansoddiad aloi ac osgoi gwahanu cydrannau.
Cyfansoddiad cemegol plât (ffracsiwn màs)cant

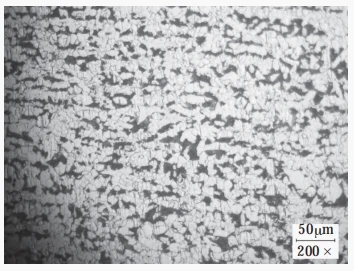

a) microstrwythur Q235B

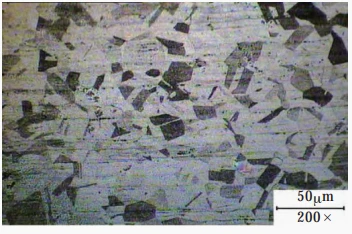

b) microstrwythur TP316L
4 Ffurf rhigol
Trwch y plât cyfansawdd dur di-staen a ddefnyddir yn y prosiect yw 55mm. Er mwyn atal y diffygion megis craciau a thyllau aer a achosir gan ymasiad weldio gwael a mwy o straen weldio, defnyddir y rhigol dwbl siâp U (gweler Ffigur 2). Gall y ffurf groove sicrhau ansawdd weldio, gyda llai o fetel llenwi a chymhareb ymasiad bach, sy'n gyfleus i'w weithredu. Yn gyffredinol, mae rhigol plât cyfansawdd dur di-staen yn cael ei wneud trwy ddulliau mecanyddol. Os caiff y rhigol ei brosesu trwy dorri plasma, torri nwy a dulliau eraill, rhaid tynnu'r haen ocsid ar yr wyneb ochr dur di-staen. Ar ôl prosesu, rhaid archwilio'r rhigol yn weledol, ac ni fydd unrhyw graciau a dadlaminiad.

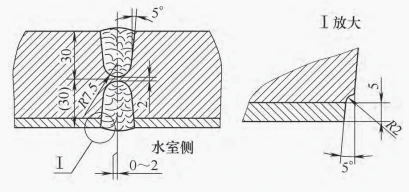

Ffigur 2 Ffurflen rhigol
5 Gweithredu Weldio
3.1 Glanhau cyn weldio
Glanhewch y staen olew, rhwd, sglodion metel, ffilm ocsid a baw arall o fewn 50mm i'r rhigol a'i ddwy ochr, a chymhwyso deunyddiau gwrth-sblash o fewn 100mm i'r haen gyfansawdd o'r rhigol.
3.2 Dilyniant weldio
(1) Weldio a weldio y cwrs sylfaen Ni fydd glain weldio y cwrs sylfaen yn cyffwrdd ac yn toddi dur di-staen yr haen gyfansawdd. Wrth weldio'r deunydd sylfaen yn gyntaf, rhaid i wreiddyn neu wyneb y glain weldio fod 2 ~ 3mm i ffwrdd o ryngwyneb yr haen gyfansawdd. Rhaid i atgyfnerthu Weld gydymffurfio â safonau perthnasol.
(2) Mae weldio haen drawsnewid plât clad dur di-staen yn bwysig iawn, ond mae dewis y deunyddiau weldio ar gyfer yr haen drawsnewid hefyd yn bwysig iawn. Pwrpas weldio'r haen bontio yw gwneud iawn am y gostyngiad mewn elfennau aloi (fel Cr, Ni, ac ati) a achosir gan wanhau, er mwyn cadw cyfansoddiad aloi y weldiad clad ar y lefel gywir. Pan fydd yr haen drawsnewid yn cael ei weldio, bydd toddi lleol y dur strwythurol sylfaen yn gwanhau cyfansoddiad aloi y weldiad dur di-staen. Ar yr un pryd, mae yna hefyd golled llosgi o elfennau aloi Cr a Ni. Yn y modd hwn, bydd cynnwys elfennau aloi Cr a Ni mewn welds dur di-staen yn cael ei leihau, a bydd y cynnwys carbon mewn welds dur di-staen yn cael ei gynyddu, fel bod strwythur martensite caled a brau yn cael ei ffurfio'n hawdd mewn welds dur di-staen, a'r plastigrwydd. , bydd caledwch a gwrthiant cyrydiad cymalau wedi'u weldio yn cael eu lleihau. Felly, yn y cynhyrchiad weldio gwirioneddol, er mwyn gwneud iawn am golli'r elfennau aloi hyn a chadw priodweddau aloi yr haen bontio ar y lefel briodol, deunyddiau weldio â chynnwys uchel o Cr, Ni ac elfennau aloi eraill a chynnwys carbon isel. dylid eu dewis, ond dylid ystyried y gwrthiant crac hefyd i reoli'r wythïen weldio.
Yn y modd hwn, gellir cael y weldiad gyda strwythur deublyg o dan baramedrau weldio arferol, a gellir osgoi nifer fawr o strwythurau martensite a weldio craciau oer. Yn y weldio o haen pontio o ddur di-staen wedi'i orchuddio â phlât, mae nid yn unig gwanhau a llosgi colli elfennau aloi, ond hefyd newidiadau mewn strwythur ac eiddo. Ar yr un pryd, ar ôl weldio, mae'r ffenomen caledu a achosir i wyneb, matrics a deunydd cyffredinol plât dur wedi'i orchuddio hefyd yn wahanol iawn i briodweddau ffisegol y ddau ddur. Mae dargludedd thermol yr haen ddur di-staen yn is na'r haen sylfaen, ac mae'r cyfernod ehangu llinellol a'r gwrthedd hefyd yn llawer uwch na chyfernod yr haen sylfaen. Felly, wrth weldio'r haen drawsnewid, bydd yn achosi mwy o straen weldio ac anffurfiad. Yn ogystal, bydd diffyg unffurfiaeth y parth ymasiad ar y gyffordd rhwng y weldiad a'r metel sylfaen, cyfuniad a gosodiad y ffenomenau hyn yn arwain yn hawdd at gynhyrchu craciau weldio. Felly, yr allwedd i atal yr haen drawsnewid rhag cracio oherwydd ei freuder yw sicrhau bod gan yr haen drawsnewid blastigrwydd a chaledwch rhagorol, lleihau'r straen weldio, a rheoli ac addasu strwythur anwastad uniadau dur annhebyg. Felly, er mwyn sicrhau trosglwyddiad unffurf cyfansoddiad aloi, defnyddir gwifren weldio dur di-staen E316LT0-4 pan fydd 2 ~ 3cm i ffwrdd o'r ochr ddur di-staen i ffurfio haen drawsnewid dda rhwng yr haen sylfaen dur carbon a yr haen gyfansawdd dur di-staen, er mwyn sicrhau'r
Pontio llyfn heb wahanu cydrannau strwythurol, rheoli heterogenedd cydrannau strwythurol duroedd annhebyg, ac atal craciau weldio rhag codi ohonynt.
(3) Weldio haen gyfansawdd Wrth weldio'r haen gyfansawdd, rhowch sylw i amddiffyn wyneb yr haen gyfansawdd, atal wyneb yr haen gyfansawdd rhag cael ei niweidio gan wasgaru weldio, a pheidiwch â tharo arc ar wyneb y cyfansawdd haen, kalan weldio a chefnogaeth dros dro ar ewyllys. Rhaid i wyneb yr haen gyfansawdd fod mor wastad a llyfn â phosibl gyda'r wyneb weldio. Atgyfnerthu Weld ar ôl weldio Llai na neu'n hafal i 1.5mm.
Tagiau poblogaidd: ss316 plât dur di-staen wedi'i orchuddio â dur, Tsieina, gweithgynhyrchwyr, cyflenwyr, ffatri, addasu, prynu, pris, ansawdd, dyfynbris, pricelist, mewn stoc
